חיזוק יסודות ועמודים: מתי נדרש וכיצד מבוצע התהליך?

מתי נדרש פרויקט של חיזוק יסודות ועמודים במבנה קיים?

חיזוק יסודות ועמודים: מתי נדרש וכיצד מבוצע התהליך? זוהי שאלה שעולה בכל פעם שמהנדס מבנים מזהה כשל קונסטרוקטיבי, שינוי בעומסים פועלים או בלאי מתקדם שמסכן את יציבות השלד. יסודות ועמודי תמך הם שני האלמנטים הבסיסיים ביותר בכל מבנה: הראשונים מפזרים את עומס הבניין לתוך הקרקע, והשניים מעבירים את העומסים האנכיים מהתקרות כלפי מטה. כל עוד שניהם שלמים, המבנה עומד. כשאחד מהם נפגע, מתחיל מסלול של נזק מצטבר.

פגיעה ביציבות עקב שקיעת קרקע ותזוזות מבניות

שינויים דינמיים בקרקע הם אחד הגורמים המובילים לפגיעה ביסודות קיימים. חדירת מים תת-קרקעיים לאחר גשמים כבדים, ניקוז לקוי או שבר בצינור עלולים לגרום לתפיחת קרקע חרסיתית מצד אחד, או לשחיקה והיחלשות של קרקע חולית מצד שני. עבודות חפירה בסמוך למבנה — לצורך סלילת תשתיות, בניית מרתפים שכנים או הנחת קווי ביוב — מאיימות על הנחת הסביבה של היסוד ומוחקות את האיזון הקיים מתחת לפני הקרקע.

שינוי בעומסים המתוכננים של המבנה והתיישנות חומרים

הוספת קומה לבניין קיים או ביצוע שינויים פנימיים נרחבים — כגון הסרת קירות נושאים, הוספת ריצוף כבד או התקנת מכונות תעשייתיות — מטילים עומסים שלא תוכננו במקור. מבנים שנבנו לפני שנות ה-80 תוכננו לפי תקנים ישנים שלא דרשו עמידות לרעידות אדמה. חומרי הבניה שלהם — בטון, ברזל זיון ומלט — עברו עשרות שנים של מחזורי קיץ-חורף, ומצויים לא פעם בשלבים מתקדמים של התיישנות שאין לה ביטוי חיצוני מיידי.

מהם סימני האזהרה המעידים על כשל קונסטרוקטיבי ביסודות או בעמודים?

זיהוי מוקדם של סימני כשל מאפשר טיפול בשלב שבו העלויות עוד ניהוליות, בניגוד לשלב בו נדרשת שיקום מלא של אלמנטים קריסים. התהליכים שמתרחשים בתוך בטון מזוין הם לרוב כימיים ומכניים גם יחד: קרבוניזציה של הבטון מנמיכה את רמת ה-pH שלו, ופוגעת בשכבת ההגנה של ברזל הזיון. מרגע שהברזל מתחיל לחלוד, הנזק מתפשט בלי שניתן לראות זאת מבחוץ.

כיצד מזהים סדקים מסוכנים לעומת סדקים קוסמטיים?

לא כל סדק הוא סימן אזהרה. סדקי נימיות שטחיים בטיח — בעובי של פחות מ-0.2 מילימטרים — הם לרוב תוצאה של כיווץ בזמן ייבוש ואין להם משמעות קונסטרוקטיבית. לעומתם, סדקים אלכסוניים ברוחב העולה על 2 מילימטרים, במיוחד בגוף העמוד עצמו או בנקודות החיבור בין עמודים לתקרות, מעידים על מאמצי גזירה או כפיפה חריגים. סדקים שממשיכים לגדול לאורך שבועות הם תמרור עצור מפורש.

התפררויות בטון וחשיפת ברזל זיון חלוד בקומות מפולשות

קורוזיה של ברזל הזיון מתחילה בשלב שקט ומסתיימת בנזק גלוי: הברזל תופח בנפחו עד פי שלושה, לוחץ על הבטון מבפנים, ומוביל לסדיקה ובסופו של דבר להתפוררות קליפת הבטון החיצונית. קומות עמודים מפולשות — הקומה התחתונה הפתוחה השכיחה בבנייה הישראלית מהשנים 1960–1990 — חשופות לרוח, לגשם ולתנודות לחות, ומהוות את הנקודה הפגיעה ביותר בשלד. עמוד עם ברזל חשוף ושורות חלודה גלויות מחייב בדיקת מהנדס מיידית.

מה ההבדל בין חיזוק יסודות לבין שיקום ועיבוי עמודי בטון?

מדובר בשני אלמנטים משלימים, אך עם אופי פעולה הנדסי שונה לגמרי. הטעות הנפוצה ביותר בפרויקטי שיקום היא טיפול בעמודים בלבד כשהיסודות הם מקור הבעיה. חיזוק עמוד שממשיך לשקוע יחד עם היסוד שתחתיו לא מפסיק את תהליך הנזק — הוא רק מעכב אותו לזמן מה.

שיקומם וחיזוקם של אלמנטים אנכיים (עמודים)

עמוד בטון נועד לשאת עומס לחיצה ולהעבירו ישירות כלפי מטה. חיזוקו מתמקד בהגדלת שטח החתך האפקטיבי שלו — כך שיוכל לשאת עומס גבוה יותר — או בשיפור הכליאה שלו כדי לשפר עמידות לכוחות אופקיים. העבודה מבוצעת ברוב המקרים בקומות הקרקע או המפולשת ומערבת סילוק שכבות בטון פגומות, טיפול בברזל החשוף וחיזוק מבני.

שיפור וחיזוק יכולת נשיאת העומס של בסיס המבנה (יסודות)

יסודות — בין אם פלטות רצועות, בסיסים בודדים או עוברות — יושבים על שכבות הקרקע ומפיצים את כלל עומס הבניין עליהן. כשקרקע התשתית נחלשת, אין שיפוץ של הקומות שמעול שיפתור את הבעיה. עבודת יסודות מחייבת חפירה מבוקרת לחשיפת הרכיבים הקיימים, בדיקת מצבם ויישום טכנולוגיות קידוח מיוחדות לחיזוק או הרחבה שלהם.

באילו שיטות הנדסיות מתבצע תהליך החיזוק בפועל?

שוק שיקום המבנים בישראל מציע מספר שיטות הנדסיות מוכחות, שנבחרות בהתאם לסוג הנזק, לסוג הקרקע ולרמת הנגישות לאלמנט הפגוע. שיטות חיזוק יסודות תת-קרקעיים התפתחו בעשורים האחרונים לכדי מגוון כלים שמאפשרים עבודה ממוקדת מבלי לפנות את הדיירים.

שיטת מיקרופיילים וחיזוק תת-קרקעי

מיקרופיילים הם כלונסאות זעירות בקוטר של 10 עד 30 סנטימטרים, המוחדרות בזווית או אנכית דרך היסוד הקיים לעומק שכבות קרקע יציבות. הם מאפשרים להעביר את עומס המבנה לאזורים שאינם מושפעים מהשקיעה. כאשר הקרקע עצמה רופפת או מאוכלת, מוזרק בטון בלחץ גבוה (גראוטינג) לתוך הסביבה הצמודה ליסוד, כדי לייצב ולהדק את החומר שמסביב.

עיבוי עמודי בטון באמצעות יציקה חדשה

שיטת הג'קטינג כוללת ניקוי ופיתוח פני הבטון הישן, הנחת רשתות זיון חדשות מסביב לעמוד ויציקת מעטה בטון קונסטרוקטיבי שמגדיל את שטח החתך. שלב הקישור בין הבטון הישן לחדש הוא קריטי לאחידות הפעולה של האלמנט: מריחת פריימר אפוקסי על פני הבטון הקיים מבטיחה הדבקה מלאה ומניעת תזוזה יחסית בין שתי השכבות.

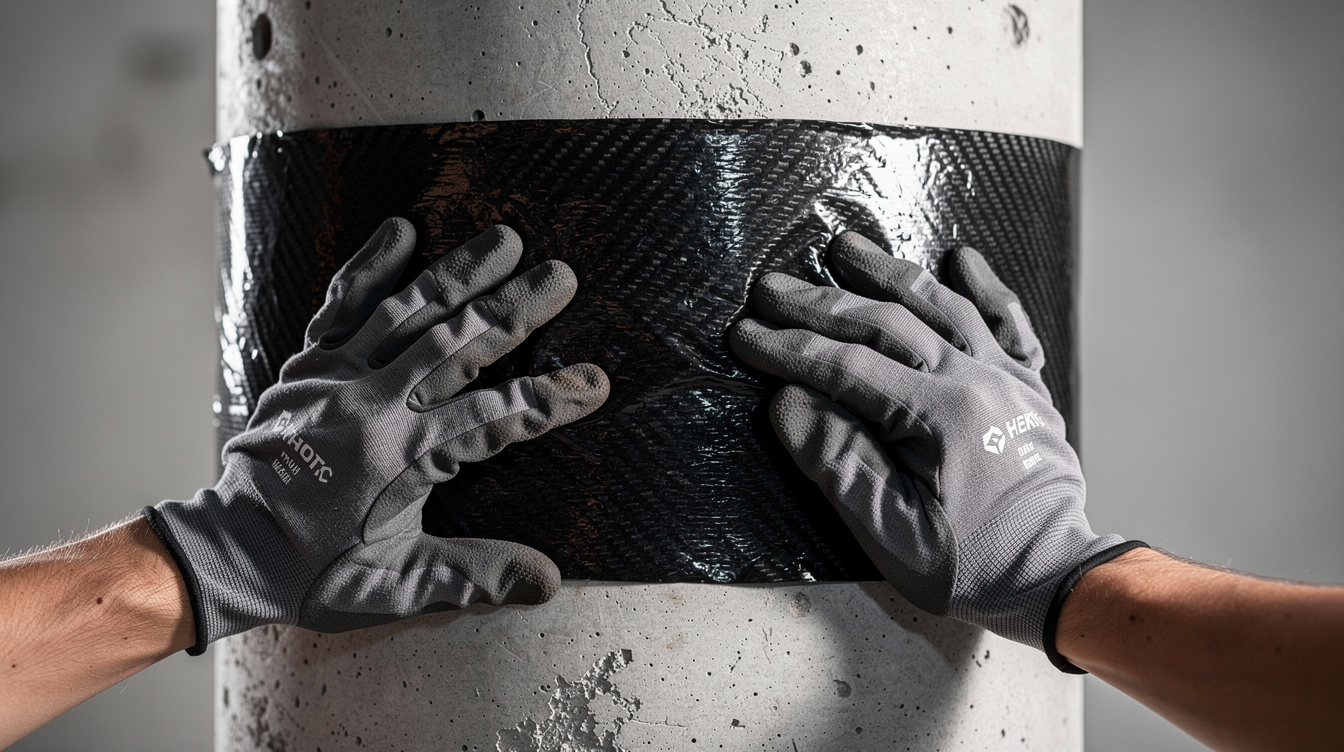

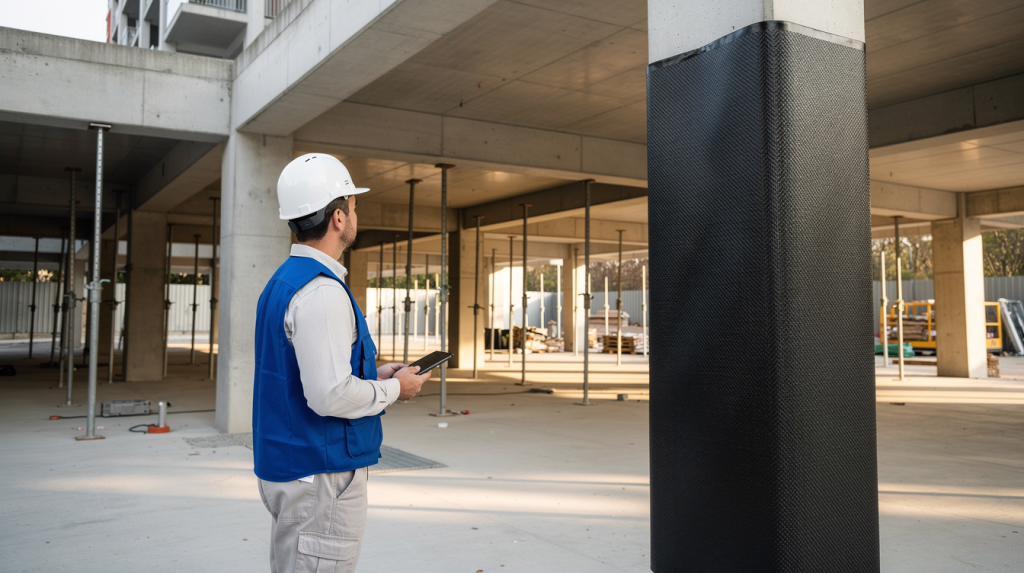

עטיפת עמודים באמצעות סיבי פחמן (FRP)

יריעות סיבי פחמן הן חומר עם יחס חוזק-משקל גבוה במיוחד. הן מודבקות בדבק אפוקסי מסביב לעמוד בשכבות, מגדילות את כליאתו ומשפרות עמידות לכוחות אופקיים מבלי להוסיף נפח ממשי. לפי מחקר של חומרים מרוכבים לחיזוק מהטכניון, ריכוזי מאמצים מקומיים בקצוות האלמנטים המחוזקים דורשים תשומת לב מיוחדת בתכנון שיטת הדבקה.

כיצד מבוצע האבחון המקצועי ותכנון העבודה על ידי מהנדס?

אין פרויקט חיזוק יסודות ועמודים שמתחיל בעבודה — הוא מתחיל באבחון. מהנדס מבנים מוסמך (קונסטרוקטור) הוא הדמות היחידה המוסמכת לקבוע אילו אלמנטים פגומים, באיזו מידה, ואיזו שיטת שיקום מתאימה לסיטואציה הספציפית.

בדיקות אל-הרס ואבחון קורוזיה בבטון

הטכנולוגיה המודרנית מאפשרת אבחון מעמיק מבלי לפגוע במבנה: סריקה אלקטרומגנטית של ברזל הזיון חושפת את עומקו ואת מצב הכיסוי שמעליו. שליפת גלילי בטון בקוטר של כ-50 מילימטרים מאפשרת בדיקות מעבדה לחוזק, לחלחול כלורידים ולעומק הקרבוניזציה. שילוב הממצאים מציג תמונת מצב כמותית של העמידות הנותרת לכל אלמנט.

תכנון קונסטרוקטיבי ואישור תוכניות עבודה

לאחר האבחון, מוכן מפרט טכני מלא הכולל: חישוב עומסים סטטיים ודינמיים, בחירת חומרים ומותגים מאושרים, שלבי ביצוע עם סדר עבודות מוגדר ומפרטי בקרת איכות. התוכניות מוגשות לאישור הרשות המקומית כחלק מדרישת ההיתר, ומהנדס הפיקוח מלווה את הביצוע בשטח.

אילו שלבים כולל תהליך העבודה בשטח וכיצד נשמרת הבטיחות?

עבודת חיזוק במבנה מאוכלס מחייבת תכנון בטיחותי קפדני. בשלב הראשון מוקמות תמיכות זמניות לתקרות ולקורות הסמוכות לאלמנטים שיעברו טיפול — פעולה שמונעת כל תזוזה בזמן העבודה. לאחר מכן מתבצעת חשיפה מדודה של האזורים הפגועים בלבד, ולא פירוק רחב-היקף. העבודות מתבצעות בשלבים קצרים ומבוקרים, תוך שמירה על מסדרונות מוגנים לתנועת הדיירים.

שטחי עבודה מגודרים בגדרות בטיחות, רצפות מכוסות ביריעות מגן, ואבק הסיתות נשאב מיידית. לאחר השלמת כל שלב עורך מהנדס הפיקוח בדיקת ביניים ומאשר המשך. ניהול סיכונים כתוב — הכולל תוכנית בטיחות אתר — הוא חובה לפי תקנות הבטיחות בעבודה.

לפרטים נוספים, היכנסו לקישור המצורף: bar-bniya.co.il.
